冬至,為你供暖的電鍋爐,如何實現自動化控制?
添加時間:2023-01-31
瀏覽次數:1004/次
蓄熱罐換熱機組,利用峰、谷、平電價差,在夜間低谷電時段,將蓄熱介質加熱到設定溫度后儲存起來,并以熱水的形式儲存在蓄熱罐體內。
白天峰或平電時段按需釋放采暖,以達到完全避峰、平電時段的用電量,在需要熱量的時候?qū)⒌凸入姇r間段的儲存熱量釋放出來,滿足供暖或衛生熱水需求。
?
一、系統特點
1、采用維控PLC:LX3V-1212MR+LX3V-16EYR+LX3V-2RS485-BD,通過采集現場溫度、壓力等模擬量信號,來進行PID控制,調節鍋爐的溫度,同時可以設置不同的工作時間段,不同的工作模式以及出水溫度、進水溫度,實現真正無人值守的自動化控制。
2、采用維控人機界面LEVI2070,液晶顯示屏,中文界面,顯示直觀,維護方便。
3、采用維控慧盒V-BOX S-00,智能遠程控制:
⑴實現大屏監控顯示
①基于地圖顯示電鍋爐換熱機組所在地的設備,統計正常運行的設備數、停機設備數、設備故障率、各項統計分析報表等;
②點選具體設備的名稱,可以進入設備查看運行狀態,顯示各種參數等,讓用戶對設備的運行狀態了如指掌。
⑵報警信息統一記錄顯示
設備故障時,APP上將推送報警信息,首頁地圖可查找所有報警的設備,直接點擊即可查看該設備的信息。
⑶支持短信息,郵件功能,PC、手機APP、網頁端均可實現數據監控和設備管理功能;
⑷支持多用客戶方案,可以實現設備管理人員、現場服務人員、終端客戶等不同級別的人訪問監控不同的設備;

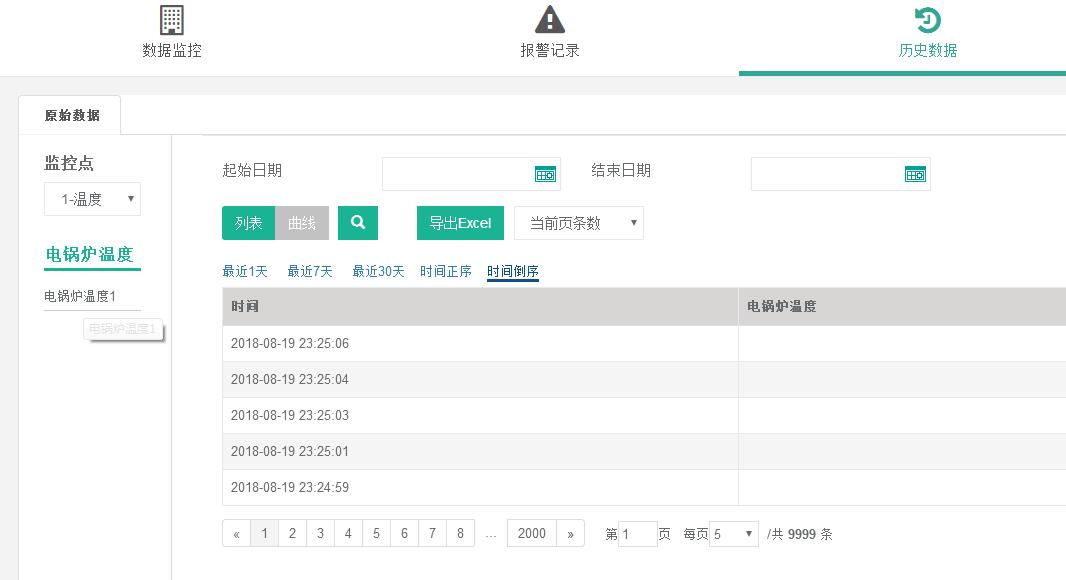

⑸數據遠傳到云端數據服務器中,也可以將數據本地存儲,具有遠程查詢、斷點續傳的特點,確保系統數據的完整性;
⑹支持遠程PLC程序上傳下載、在線調試,節省人力,財力,并大大提高運維效率。
?
二、控制系統的組成
1、遠程控制

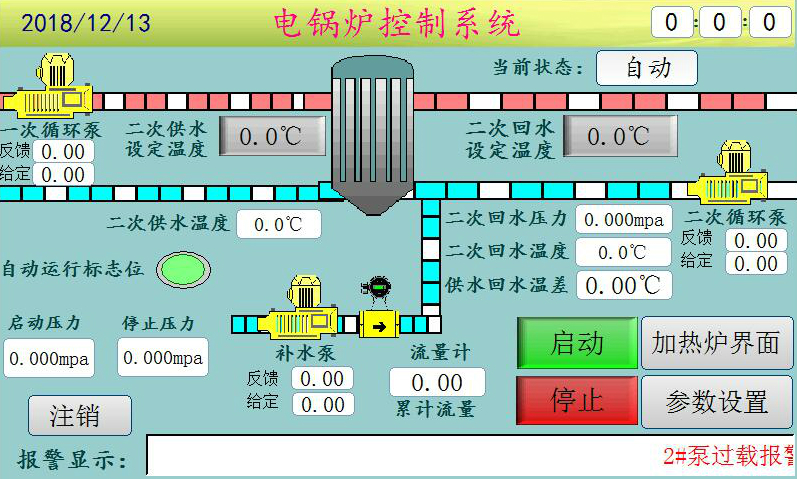

⑴控制鍋爐的啟停以及各參數的輸入

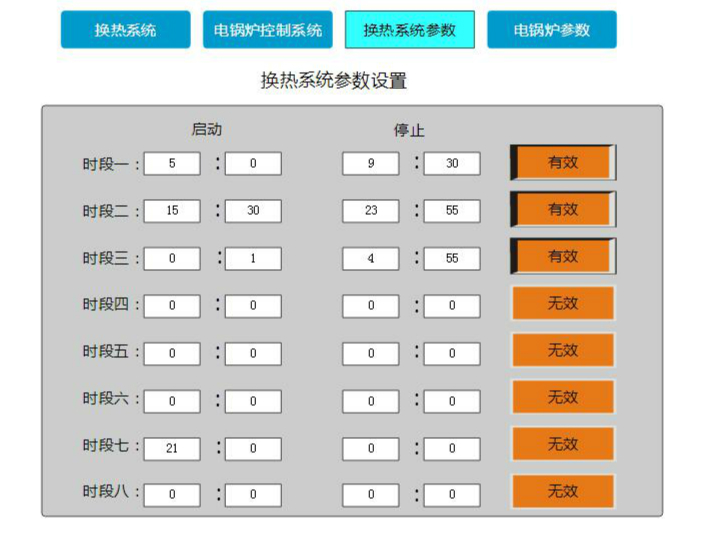

⑵模式選擇及其時段設置
? ? ? ? ? ? ? ? ? ?
⑶報警信息顯示
? ? ? ? ? ? ? ?

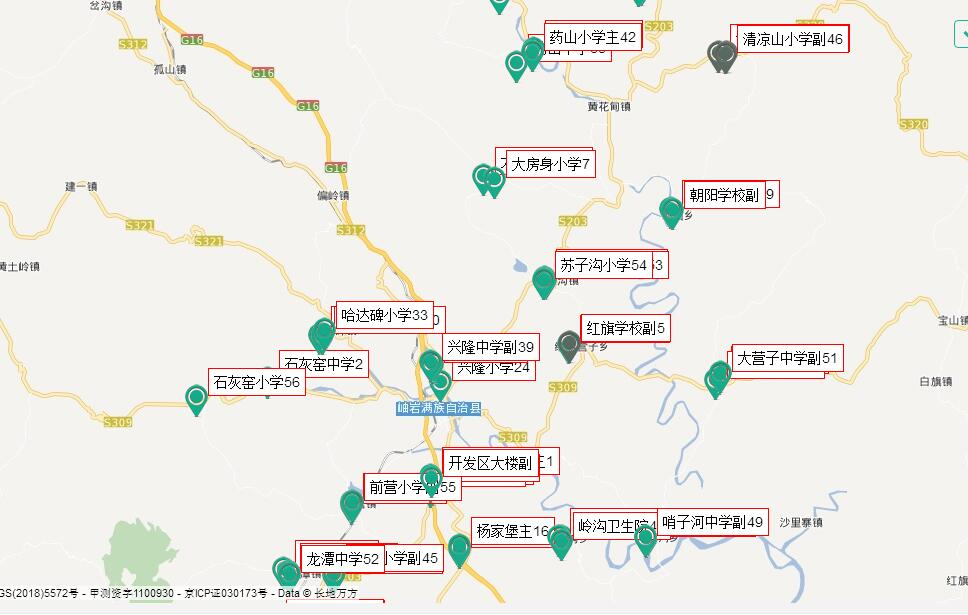

⑷地圖顯示各站情況及其報警信息
⑸站點列表顯示狀態,點擊直接進入查看。
? ? ? ? ? ? ? ? ? ? ? ??
2、本地控制
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

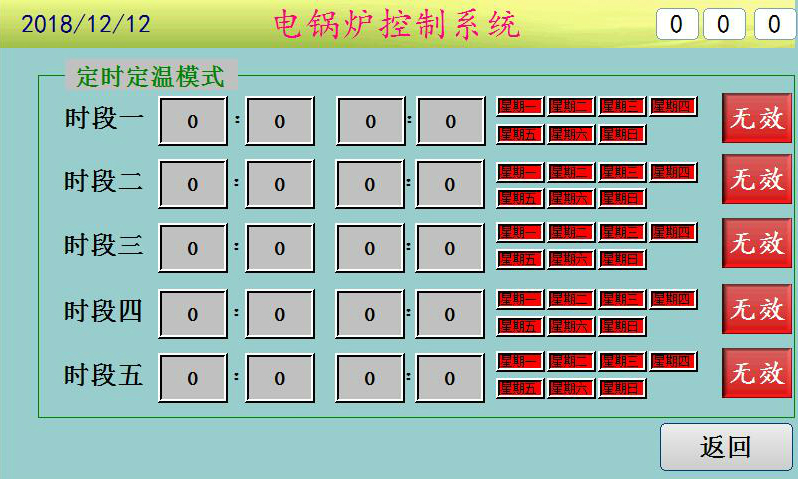

⑴時間設置
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

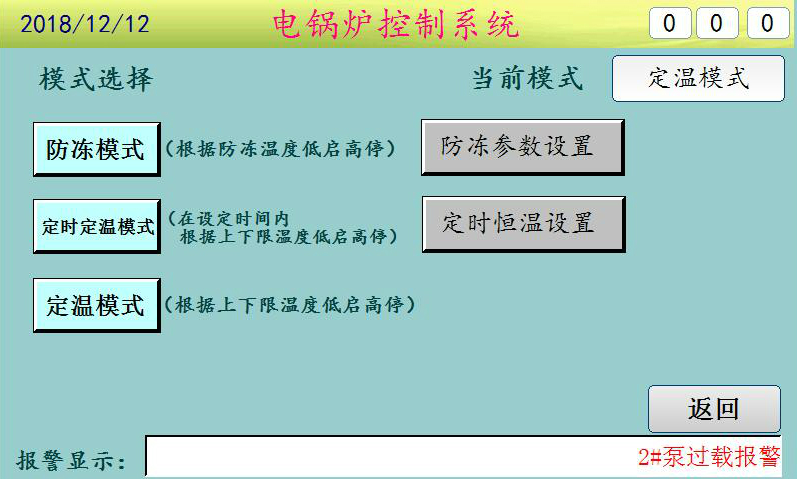

⑵模式選擇
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

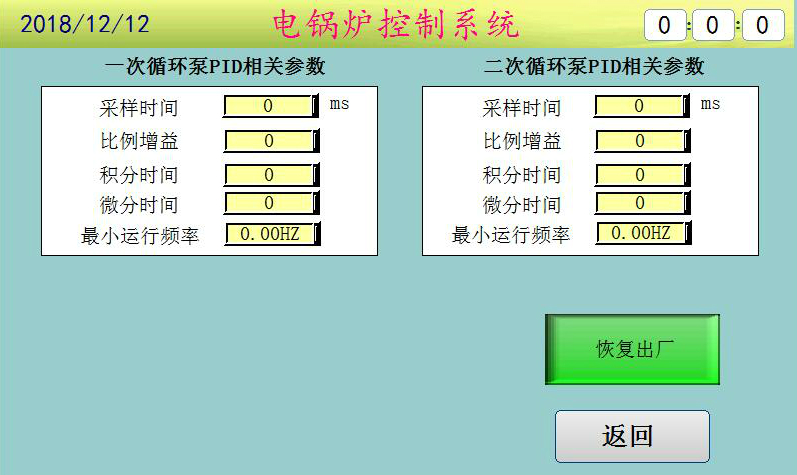

⑶PID參數設置
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

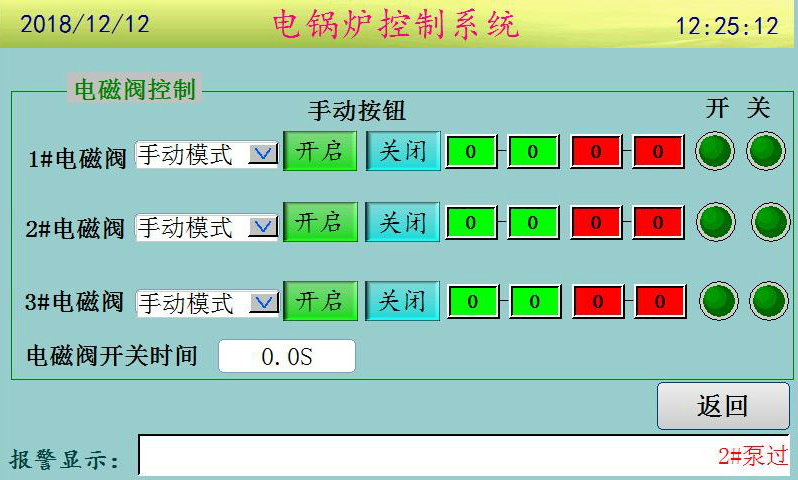

⑷電磁閥控制參數?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

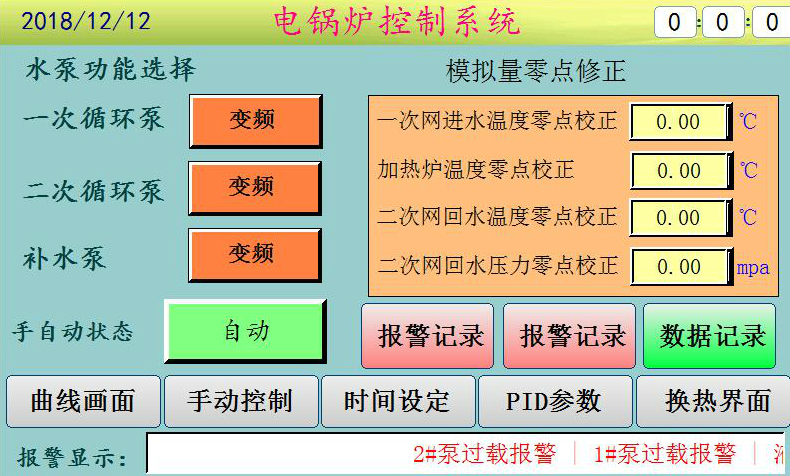

⑸水泵功能選擇
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

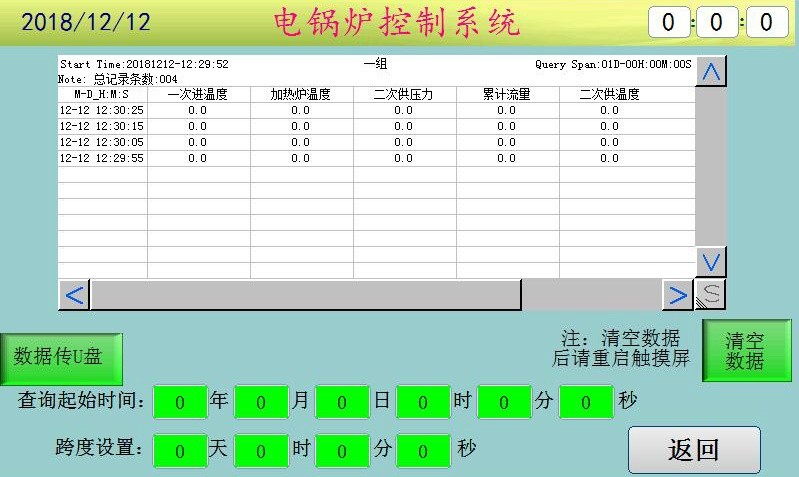

⑹數據記錄
? ? ? ? ? ? ? ? ? ? ? ? ? ?
三、總結
隨著國家對環保問題的越發重視,煤改電是供暖行業的必經階段,針對不同加熱源的電鍋爐會有不同的控制方式,可以根據客戶要求定制不同方案。
