通用規格
|
|
LX3V系列主機 |
LX3VP系列主機 |
LX3VE/LX3VM系列主機 |
|
執行方式 |
循環掃描/中斷方式 |
||
|
編程方式 |
指令表/梯形圖 |
||
|
指令種類 |
基本指令：27/應用指令：136+2 |
應用指令140 |
|
|
執行時間 |
基本指令：0.06微秒/應用指令：1~10微秒 |
||
|
程序容量 |
16K |
64K |
32K |
|
下載和監控 |
編程電纜線（串口型）/Micro USB |
||
|
高速脈沖輸出 |
晶體管型：2路（擴展型4路）/繼電器型：無（擴展型2路） |
||
|
高速計數器中斷 |
6路 |
||
|
定時中斷 |
?3路 |
||
|
掉電保存功能 |
可通過軟件調整 |
||
|
存儲介質 |
FLASH? |
||
|
數字濾波 |
對所有輸入端進行數字濾波? |
||
|
串口通訊 |
COM1:RS422或RS485 COM2:RS485 |
||
|
環境溫度 |
工作溫度：0~55℃/保存溫度：0~70℃ |
||
|
環境濕度 |
35~85% RH（無凝露）? |
||
|
耐沖擊 |
符合JIS C 0040標準 |
||
|
耐噪聲 |
噪聲電壓1000Vp-p噪聲幅值1us上升1ns 頻率30~100Hz噪聲模擬實驗 |
||
輸出規格
|
項目 |
繼電器輸出 |
晶體管輸出 |
|
|
輸出類型 |
-- |
NPN |
|
|
輸入回路 |
DC 24V |
DC 24V |
|
|
輸出回路 |
<AC 250V DC 30V |
DC 5~30V |
|
|
COM口電流 |
-- |
<0.1mA(DC 30V) |
|
|
電路絕緣 |
機械絕緣 |
光電耦合絕緣 |
|
|
開路漏電流 |
-- |
0.1mA/DC 30V |
|
|
最小負載 |
DC 5V 2mA |
-- |
|
|
最大輸出電流 |
電阻負載 |
2A/輸出端子、8A/COM端子 |
0.5A/輸出端子，0.8A/COM端子，0.3A/高速輸出端子 |
|
感性負載?? |
80VA |
12W/DC 24V（高速輸出端子：7.2W /端子） |
|
|
電燈負載 |
?100W |
0.9W/DC 24V |
|
|
響應時間 |
ON響應 |
<10ms |
<0.2ms |
|
OFF響應 |
|||
交流電源規格?
|
項目 |
26點以下主機（含26點） |
26點以上主機 |
|
電壓范圍 |
AC 100~240V 50~60Hz |
|
|
允許瞬停時間 |
10ms瞬間斷電主機可繼續工作 |
|
|
沖擊電流 |
<15A5ms/AC 100V;<30A5ms/AC 200V |
|
|
電源保險絲 |
250V1A |
250V3.15A |
|
功耗 |
<35w< span=""> |
<60w< span=""> |
|
輸出電源 |
DC 24V 850mA |
DC 24V 700mA |
?直流電源規格?
|
項目 |
所有LX3V/LX3VP主機 |
|
電壓范圍 |
DC 24V±10% |
|
允許瞬停時間 |
10ms瞬間斷電主機可繼續工作 |
|
電源保險絲 |
250V3.15A |
|
沖擊電流 |
<15A1ms/DC 24V |
|
功耗 |
<30w(不計擴展模塊外界電源部分) |

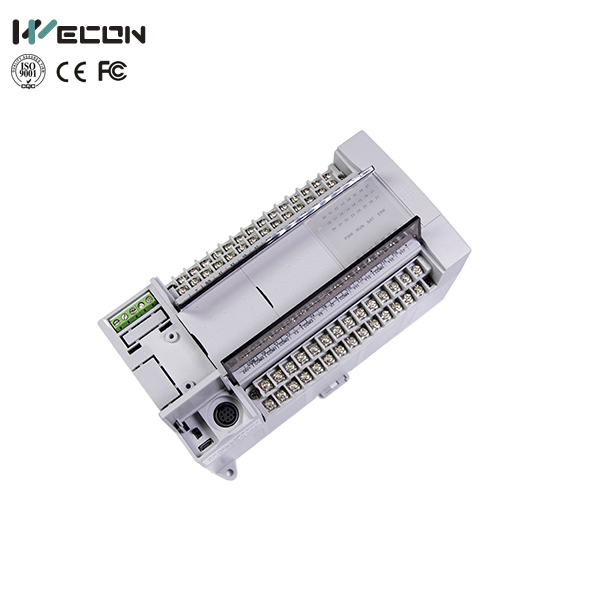

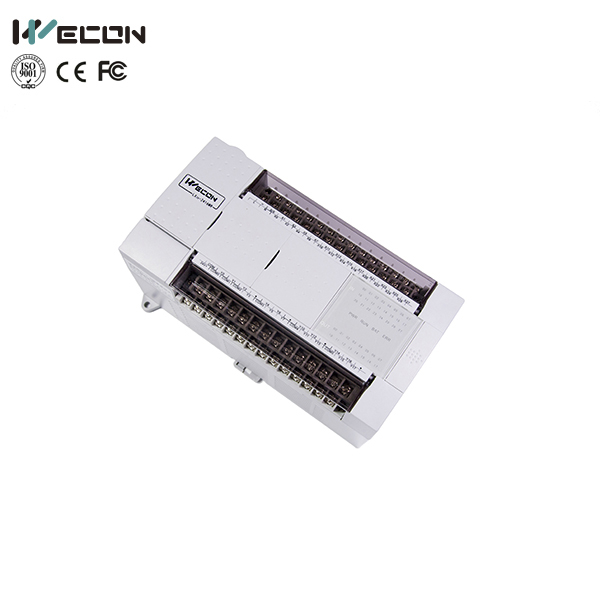

◇主機：AC85-265V(D為DC24V±10%),24點24V輸入，16點繼電器輸出
◇IO端子：輸入24點，輸出16點，繼電器型
◇通訊協議：兼容2N NO PROTOCOL
◇通訊口：支持RS422、RS485通訊。支持擴展2個BD板
